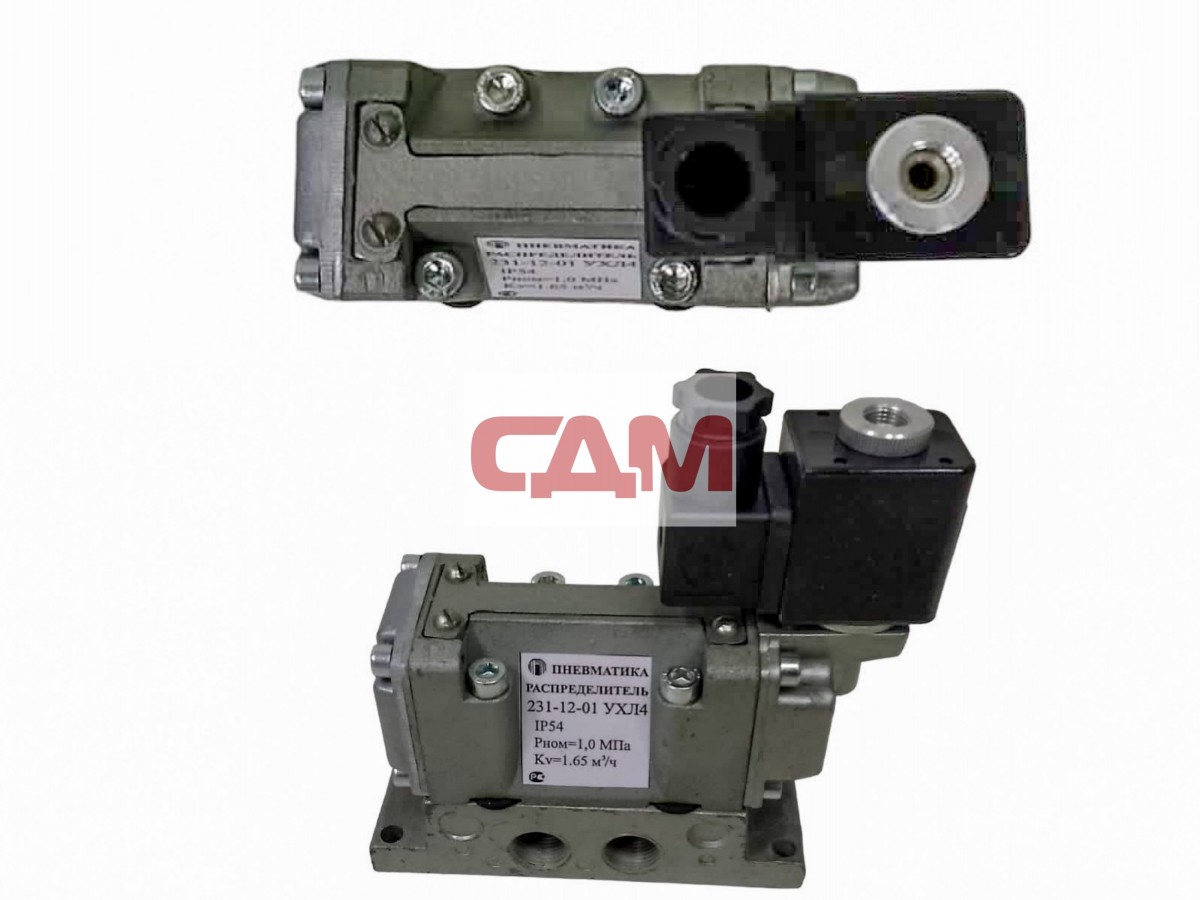

Пневмораспределители 5Р2 пятилинейные золотниковые, с электропневматическим управлением, предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах и системах управления.
Файлы для скачивания:
Пневмораспределители 5Р2 выпускаются со стыковым присоединением (без плиты), а также на плитах для трубного монтажа.
Отверстия для присоединения внешних пневмолиний распределителей с монтажной плитой маркируются следующими цифрами:
1 - для подвода воздуха;
2 и 4 - для выхода к потребителю;
3 и 5 - для выхода в атмосферу;
12 - для подвода давления управления, при наличии которого соединяются линии 1 и 2, 4 и 5;
14 - для подвода давления управления при наличии которого соединяются линии 1 и 4, 2 и 3.
Для распределителей без монтажной плиты, размер стыковой поверхности, по ДСТУ 2144-93 (ГОСТ 30016.1-93)
При монтаже распределителей схем 212 и 232 следует обеспечить горизонтальное положение оси золотника, монтажное расположение распределителей других схем - любое.
Технические характеристики пневмораспределителей 5Р2
Условный проход, мм 10
Номинальное давление, МПа 1,0
Пропускная способность, Кv, м3/ч, не менее:
-двухпозиционных 1,65
-трехпозиционных 0,85
Время срабатывания, с, не более:
включение 0,08
выключение 0,13
Общая утечка воздуха из полостей распределителя, см3/мин, не более 80
Максимальное число срабатываний, 1/с 12
Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц
12,24,48,110 / 24,36,110,220,380 / 110,220
Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА
7 / 9 / 12
Средняя наработка до отказа, циклов, не менее 1*106
Полный средний ресурс, циклов, не менее 5*106
Обозначение
Варианты исполнения
5Р2.ХХХ-Х2-0-1-ХХХХ Х4
Пневмосхема (211, 212, 213, 231, 232, 233, 311, 331)
5Р2.ХХХ-Х2-0-1-ХХХХ Х4
Способ присоединения пневмолиний:
0 - стыковое без плиты;
1 - стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8" ГОСТ 6111
5Р2.ХХХ-Х2-0-1-ХХХХ Х4
2 - размер монтажной поверхности по ИСО 5599/1
5Р2.ХХХ-Х2-0-1-ХХХХ Х4
0-без индикации управляющего сигнала
5Р2.ХХХ-Х2-0-1-ХХХХ Х4
Способ присоединения к электросети: 1 -разъем
5Р2.ХХХ-Х2-0-1-ХХХХ Х4
Род, частота, номинальное напряжение электрического тока; А- переменный ток, 50 Гц (24, 36,110,220, 380В); Б - переменный ток, 60 Гц (110, 220В); Д - постоянный ток (12, 24, 48, 110В).
5Р2.ХХХ-Х2-0-1-ХХХХ Х4
Климатическое исполнение и категория размещения (4) по ГОСТ 15150
