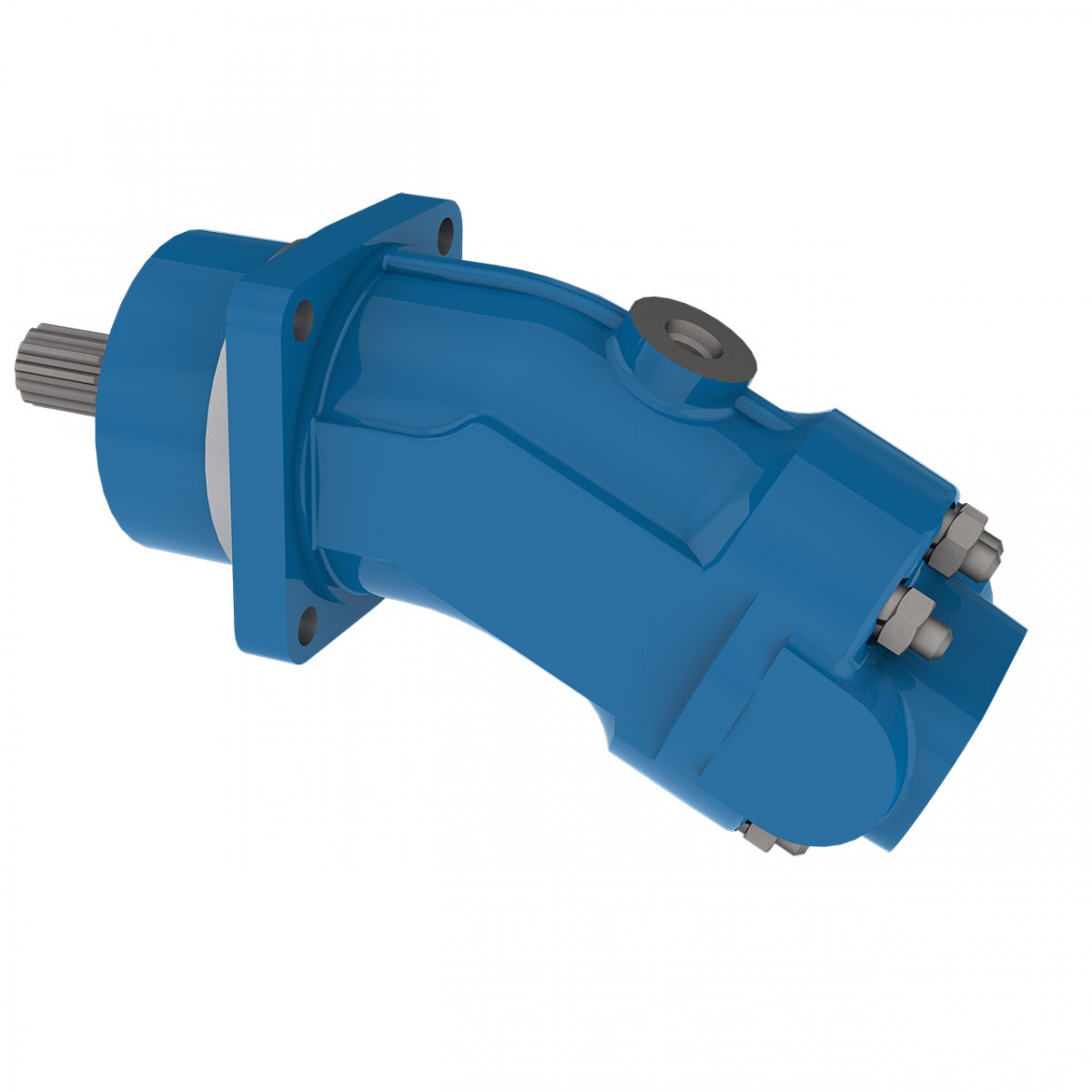

Гидромотор 310.4.28.01.03 производства Пневмостроймашина (PSM-Hydraulics, Екатеринбург) — нерегулируемый аксиально-поршневой гидромотор с наклонным блоком цилиндров. Рабочий объём — 28 см³/об, направление вращения — реверсивное, приводной вал — шпоночный Ø25 мм. Предназначен для работы в гидроприводах мобильной и стационарной техники.
СДМ-Группа — официальный представитель и сервисный центр Пневмостроймашина. Поставляем оригинальное гидравлическое оборудование PSM-Hydraulics, помогаем с подбором и заменой гидромоторов, осуществляем гарантийное и послегарантийное обслуживание.
310.4.28.01.03 Гидромотор шпонка: подробное описание
Гидромотор 310.4.28.01.03 — нерегулируемый аксиально-поршневой гидравлический мотор серии 310 производства Пневмостроймашина / PSM-Hydraulics.
Гидромотор предназначен для преобразования энергии потока рабочей жидкости в механическую энергию вращения выходного вала. Применяется в объёмных гидроприводах мобильной техники, специального оборудования и стационарных гидравлических установок.
Конструктивно 310.4.28.01.03 выполнен по аксиально-поршневой схеме с наклонным блоком цилиндров. Угол наклона блока составляет 25°. Такое решение позволяет получить высокую удельную мощность при относительно компактных размерах гидромашины.
Рабочий объём гидромотора составляет 28 см³ на один оборот. Направление вращения — реверсивное, поэтому мотор может работать в обоих направлениях в зависимости от направления подачи рабочей жидкости.
Исполнение приводного вала — шпоночное. Диаметр вала составляет Ø25 мм. Монтажный фланец выполнен по ISO 3019/2 и имеет четыре крепёжных отверстия.
Для подключения гидравлических линий предусмотрены два резьбовых рабочих канала по бокам корпуса и два резьбовых канала на торцевой части. Рабочие линии имеют присоединительную резьбу М27×2.
Номинальная частота вращения составляет 1920 об/мин, максимальная — до 4750 об/мин. При номинальном режиме расход рабочей жидкости составляет 53,76 л/мин.
Номинальное давление — 20 МПа. Максимальное рабочее давление достигает 35 МПа.
Гидромотор рассчитан на эксплуатацию в условиях значительных нагрузок и может использоваться как в открытых, так и в закрытых гидравлических схемах.
Модель востребована в коммунальной, дорожной, сельскохозяйственной и специальной технике. Может применяться для привода рабочих органов, механизмов разбрасывателей, навесного оборудования и других исполнительных механизмов.
Назначение:
Гидромоторы преобразуют гидравлическую энергию потока рабочей жидкости в механическую энергию вращения вала.
Гидромоторы предназначены для работы в открытых и закрытых гидросхемах стационарных и мобильных установок.
Конструкция:
аксиально-поршневые гидромашины с наклонным блоком
угол наклона блока цилиндров 25º - 28º
биметаллический стальной блок
возможны варианты исполнения в чугунном и алюминиевом корпусе
присоединительные размеры в соответствии со стандартами DIN / ISO
Опции:
блок промывки (прополаскивания)
предохранительные клапаны
обратные клапаны
подпиточные клапаны
датчик частоты вращения вала
Технические характеристики 310.4.28.01.03
Производитель: Пневмостроймашина / PSM-Hydraulics
Модель: 310.4.28.01.03
Серия: 310
Тип: гидромотор
Тип гидромотора: нерегулируемый аксиально-поршневой
Конструкция: с наклонным блоком цилиндров
Угол наклона блока: 25°
Рабочий объём: 28 см³/об
Направление вращения: реверсивное
Минимальная частота вращения: 50 об/мин
Номинальная частота вращения: 1920 об/мин
Максимальная частота вращения: 4750 об/мин
Минимальный расход: 1,4 л/мин
Номинальный расход: 53,76 л/мин
Максимальный расход: до 133 л/мин
Номинальное давление: 20 МПа
Максимальное рабочее давление: 35 МПа
Номинальный эффективный крутящий момент: 84,5 Н·м
Номинальная эффективная мощность: 17,92 кВт
Максимальное давление в дренажной линии: 0,1 МПа
Направление вращения: реверсивное
Исполнение приводного вала: шпоночное
Диаметр приводного вала: Ø25 мм
Монтажный фланец: ISO 3019/2, 4 отверстия
Расположение рабочих каналов: 2 резьбовых отверстия по бокам и 2 резьбовых отверстия на торце
Присоединение рабочих линий: М27×2
Тип подшипников: шарикоподшипники
Блок цилиндров: чугунный с бронзовым рабочим слоем
Встроенная гидроаппаратура: отсутствует
Масса: около 9 кг
Производство: Екатеринбург, Россия
Применение гидромотора 310.4.28.01.03
Гидромотор может применяться в гидравлических приводах:
• коммунальной техники;
• комбинированных дорожных машин;
• подметально-уборочной техники;
• разбрасывателей противогололёдных материалов;
• сельскохозяйственной техники;
• дорожно-строительных машин;
• погрузчиков;
• навесного гидравлического оборудования;
• косилок и мульчирующего оборудования;
• мобильных гидравлических установок;
• промышленного оборудования;
• стационарных гидросистем.
Модель, в частности, используется для привода исполнительных механизмов коммунальной и дорожной техники, а также в качестве реверсивного гидромотора различных рабочих органов.
Замена и аналоги
310.4.28.01.03 является современным исполнением гидромотора серии 310 и может использоваться для замены ряда ранее выпускавшихся гидромашин при соответствии присоединительных размеров и рабочих параметров.
В качестве заменяемых или сопоставимых изделий встречаются:
310.2.28.01.03 — ПСМ
МГ2.28/32.1.Б — ШЗГП
MBF10.2.28.01.03 — Гидросила
210.16.11.00Г / 210Е.28.00
А2-28/20.01
Перед заменой обязательно необходимо проверить рабочий объём, тип и размеры приводного вала, монтажный фланец, расположение гидравлических каналов и допустимые рабочие давления.
Специалисты СДМ-Группа помогут проверить совместимость и подобрать необходимое исполнение гидромотора.
Преимущества 310.4.28.01.03
• Оригинальное производство Пневмостроймашина / PSM-Hydraulics.
• Рабочий объём 28 см³/об.
• Реверсивное направление вращения.
• Максимальная частота вращения до 4750 об/мин.
• Максимальное рабочее давление до 35 МПа.
• Шпоночный приводной вал Ø25 мм.
• Компактная аксиально-поршневая конструкция.
• Наклонный блок цилиндров 25°.
• Высокая удельная мощность.
• Возможность работы в открытых и закрытых гидросхемах.
• Применение в мобильной и стационарной гидравлике.
• Российское производство.
• Ремонтопригодная конструкция.
Почему выгодно купить гидромотор 310.4.28.01.03 в СДМ-Группа
СДМ-Группа — официальный представитель и сервисный центр Пневмостроймашина / PSM-Hydraulics.
Мы поставляем оригинальное гидравлическое оборудование и оказываем техническую поддержку на всех этапах — от подбора гидромотора до его последующего обслуживания.
Преимущества покупки у нас:
• оригинальная продукция Пневмостроймашина;
• официальная поставка PSM-Hydraulics;
• гарантия производителя;
• собственный сервисный центр;
• гарантийное и послегарантийное обслуживание;
• профессиональный подбор гидромоторов и гидронасосов;
• подбор аналогов и взаимозаменяемых исполнений;
• проверка совместимости по маркировке и техническим параметрам;
• помощь в подборе компонентов гидросистемы;
• большой ассортимент гидравлики и запасных частей;
• технические консультации специалистов;
• более 20 лет опыта работы с мобильной и промышленной гидравликой.
Не уверены, какое исполнение гидромотора установлено на вашей технике? Отправьте фотографию изделия, шильдика или маркировки — специалисты СДМ-Группа помогут определить модель и подобрать подходящую замену.
