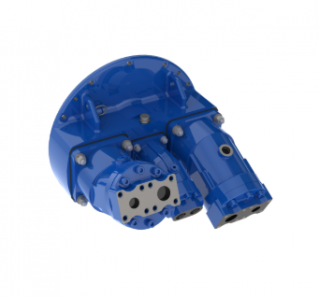

Универсальные насосные агрегаты (УНА и насосные станции)

Главная Каталог Гидравлические компоненты Аксиально-поршневая гидравлика Пневмостроймашина Екатеринбург (ПСМ) Универсальные насосные агрегаты (УНА и насосные станции)

Назначение:

Агрегаты насосные предназначены для работы многопоточных систем в открытых и закрытых
схемах стационарных и мобильных установок.

Конструкция:

модульная, на базе раздаточного редуктора
количество потоков зависит от количества агрегатируемых насосов
привод агрегата: шлицевый вал, торсион, карданный вал
агрегатируемые гидронасосы:
- нерегулируемые серии: 310, 411
- регулируемые серии: 313, 416
- шестеренчатые, шестеренчатые двухпоточные и трехпоточные
- тандемы насосов серии 426, 436 и другие

Применение:

установка непосредственно на ДВС
установка непосредственно на электродвигатель
привод посредством карданного вала

По заказу устанавливаются:

датчик частоты вращения основного вала
сквозной вал (вал отбора мощности: один или несколько), что позволяет трансформировать агрегат в коробку отбора мощности для привода дополнительных механизмов

Модельный ряд агрегатов насосных:

№	Обозначение	№	Обозначение	№	Обозначение	№	Обозначение
1	333.1.28.100.110	31	233.2.56.000.660	61	333.4.107.130.880	91	233.4.112.100.711
2	233.1.28.100.110	32	333.0.56.100.660	62	333.5.107.030.880	92	233.5.112.100.770
3	233.2.28.110.110	33	323.2.56.000.66	63	333.9.107.030.880	93	233.6.112.100.776
4	323.1.55.070.20	34	323.3.56.000.61	64	333.А.107.100.880	94	323.3.112.020.77
5	323.2.55.070.20	35	333.2.56.000.662	65	343.1.107.040.8803	95	323.4.112.120.77
6	323.3.55.100.22	36	333.3.56.000.660	66	333.Б.107.000.880	96	323.5.112.110.77
7	323.4.55.130.20	37	333.4.56.000.660	67	333.В.107.180.880	97	333.6.112.110.770
8	323.5.55.130.20	38	333.5.56.000.660	68	333.Г.107.180.880	98	333.7.112.110.770
9	323.6.55.100.22	39	333.6.56.100.660	69	333.Д.107.100.880	99	333.8.112.110.771
10	323.7.55.100.20	40	333.6.56.120.660	70	333.Е.107.000.880	100	343.1.112.140.7721
11	323.8.55.100.21	41	333.7.56.000.660	71	323.К.107.110.88	101	353.2.112.150.77773
12	323.9.55.000.20	42	333.8.56.000.610	72	333.Л.107.110.880	102	353.3.112.150.77770
13	323.А.55.100.20	43	333.9.56.000.660	73	323.М.107.100.88	103	353.4.112.150.77770
14	323.C.55.000.22	44	333.Б.56.100.660	74	333.М.107.100.880	104	353.5.112.050.77780
15	333.1.55.030.220	45	343.1.56.140.6221	75	333.Н.107.100.881	105	333.9.112.100.770
16	333.2.55.000.220	46	223.1.80.120.41	76	333.П.107.100.881	106	333.А.112.100.771
17	333.3.55.100.220	47	223.2.80.320.41	77	333.Р.107.000.880	107	233.1.160.000.990
18	333.4.55.100.220	48	233.1.80.100.440	78	333.Т.107.100.881	108	323.2.160.100
19	333.4.55.100.220	49	233.2.80.300.460	79	333.Щ.107.100.880	109	323.3.160.100.99
20	333.5.55.100.220	50	333.1.80.100.440	80	343.3.107.100.88ШШ	110	333.1.160.030.990
21	333.6.55.100.220	51	333.2.80.100.440	81	343.4.107.100.88ШШ	111	333.1.160.000.990
22	333.7.55.100.220	52	333.3.80.100.440	82	353.1.107.100.88ШШШ	112	333.2.160.130.990
23	333.8.55.100.220	53	324.3.90.000.А6	83	223.1.112.100.77	113	333.3.160.130.990
24	333.А.55.100.220	54	344.2.90.1П0.АА6Ш	84	223.4.112.100.71	114	333.4.160.130.990
25	333.Б.55.100.220	55	344.3.90.1П0.АААШ	85	223.5.112.320.71	115	333.5.160.100.990
26	333.Е.55.100.220	56	354.2.90.1П0.АААА0	86	223.6.112.100.77	116	333.6.160.100.960
27	333.К.55.100.220	57	323.0.107.000.88	87	223.7.112.130.76	117	333.7.160.080.990
28	223.0.56.100.60	58	323.1.107.320.81	88	233.1.112.090.766	118	333.8.160.180.990
29	223.1.56.000.66	59	333.2.107.020.880	89	233.2.112.100.770
30	223.2.56.100.660	60	333.3.107.030.880	90	233.3.112.100.771
