Гидромотор BMR-160H3AIIY10/T10 производства ziHYD THOTH (Китай) — нерегулируемый реверсивный героторный гидромотор с рабочим объёмом 160,8 см³/об, шлицевым валом Ø25,3 мм и боковым расположением гидравлических портов. Развивает крутящий момент до 310 Н·м при максимальном перепаде давления 14 МПа.
Предназначен для гидроприводов коммунальной, сельскохозяйственной и специальной техники. Является аналогом гидромотора MR 160SH.
СДМ-Группа предлагает поставку гидромоторов, профессиональный подбор аналогов, технические консультации, гарантию и сервисную поддержку.

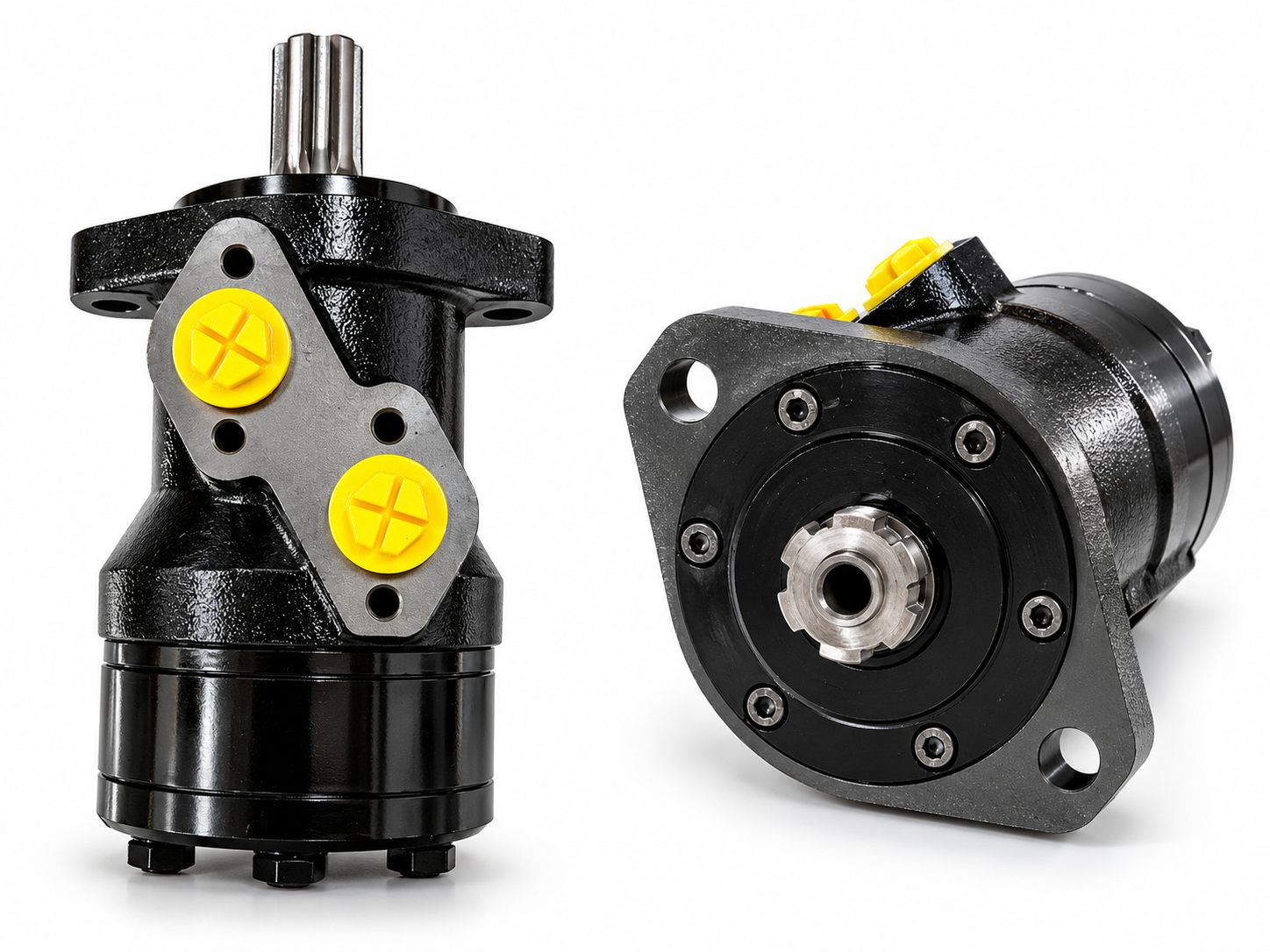

Гидромотор BMR-160H3AIIY10/T10 (аналог MR 160SH) — компактный низкооборотный высокомоментный гидравлический мотор серии BMR производства ziHYD THOTH.
Предназначен для преобразования энергии потока рабочей жидкости в механическую энергию вращения выходного вала. Применяется в гидравлических приводах механизмов, которым необходимы сравнительно небольшая частота вращения и высокий крутящий момент.
Модель имеет рабочий объём 160,8 см³/об. Максимальный крутящий момент составляет 310 Н·м, частота вращения — до 370 об/мин, расход рабочей жидкости — до 60 л/мин. Максимальная выходная мощность достигает 10 кВт.
Гидромотор имеет реверсивное направление вращения, позволяющее изменять направление движения исполнительного механизма при переключении потока рабочей жидкости.
Особенности конструкции
Героторный принцип работы
В конструкции гидромотора применяется объёмная героторная рабочая пара, обеспечивающая высокий крутящий момент при относительно компактных габаритах.
Шлицевой выходной вал
Модель оснащена выходным валом с 6 шлицами и наружным диаметром около 25,3 мм. Такое исполнение предназначено для передачи крутящего момента через соответствующее шлицевое соединение.
Боковое расположение гидравлических портов
Рабочие гидравлические линии подключаются к двум боковым портам с резьбой G1/2. Для подключения дренажной линии предусмотрен порт G1/4.
Реверсивное вращение
Гидромотор обеспечивает вращение в обоих направлениях, что позволяет использовать его в механизмах с изменяемым направлением движения.
Компактная конструкция
Небольшие габариты позволяют размещать гидромотор в составе мобильных гидроприводов и навесного оборудования.
Применение
Гидромоторы серии BMR применяются для привода рабочих механизмов:
комбинированных дорожных машин (КДМ);
противогололёдного оборудования;
механизмов подачи и распределения противогололёдных материалов;
редукторов BERMA;
коммунальной техники;
сельскохозяйственных машин;
навесного оборудования;
транспортёров и конвейеров;
промышленного оборудования;
других механизмов с гидравлическим приводом.
Модель BMR-160H3AIIY10/T10 может использоваться в качестве аналога MR 160SH при совпадении присоединительных размеров, рабочих параметров и условий эксплуатации.
Технические характеристики BMR-160H3AIIY10/T10
Характеристика Значение
Производитель ziHYD THOTH
Страна производства Китай
Модель BMR-160H3AIIY10/T10
Серия BMR
Аналог MR 160SH
Тип Героторный гидромотор
Рабочий объём 160,8 см³/об
Регулирование Нерегулируемый
Направление вращения Реверсивное
Максимальный перепад давления 14 МПа
Максимальный крутящий момент 310 Н·м
Максимальная частота вращения 370 об/мин
Максимальный расход 60 л/мин
Максимальная выходная мощность 10 кВт
Тип выходного вала Шлицевой
Наружный диаметр вала 25,3 мм
Количество шлицов 6
Расположение рабочих портов Боковое
Рабочие порты 2 × G1/2
Дренажный порт G1/4
Тип крепления Фланцевое, 2 отверстия
Межосевое расстояние креплений 106,4 мм
Диаметр крепёжных отверстий 13,5 мм
Центрирующий поясок Ø82,5 мм
Значения давления, момента, расхода, скорости и мощности являются предельными паспортными характеристиками. Возможность их одновременного достижения определяется рабочим режимом гидросистемы.
Аналоги и взаимозаменяемость
Основной аналог:
MR 160SH
Гидромотор BMR-160H3AIIY10/T10 рассматривается как вариант замены MR 160SH.
При подборе необходимо учитывать:
рабочий объём 160,8 см³/об;
исполнение выходного вала;
количество и размеры шлицов;
монтажный фланец;
межосевое расстояние креплений;
расположение и резьбы гидравлических портов;
рабочий перепад давления;
допустимые частоту вращения и крутящий момент.
Совпадение рабочего объёма не означает полной взаимозаменяемости. Например, исполнения MR 160C и MR 160SH могут иметь различные размеры выходного вала и присоединений.
Специалисты СДМ-Группа помогут проверить совместимость гидромотора с установленным оборудованием.
Преимущества гидромотора BMR-160H3AIIY10/T10
Рабочий объём 160,8 см³/об.
Крутящий момент до 310 Н·м.
Реверсивное направление вращения.
Максимальная частота вращения 370 об/мин.
Компактная героторная конструкция.
Шлицевой выходной вал с 6 шлицами.
Боковое расположение гидравлических портов.
Отдельное дренажное подключение.
Применение в мобильной и промышленной гидравлике.
Возможность замены MR 160SH.
Удобство интеграции в гидравлические системы при совпадении присоединительных размеров.
Почему выгодно купить гидромотор в СДМ-Группа
СДМ-Группа — поставщик гидравлического оборудования для строительной, сельскохозяйственной, коммунальной и промышленной техники.
Наши преимущества:
Более 20 лет опыта работы с гидравлическим оборудованием.
Профессиональный подбор героторных и героллерных гидромоторов.
Подбор аналогов MR, BMR, OMR и других серий.
Помощь в определении совместимости по маркировке.
Проверка присоединительных размеров и исполнения вала.
Поставка гидравлических компонентов и комплектующих.
Собственный сервисный центр.
Диагностика и ремонт гидравлического оборудования.
Гарантия на поставляемую продукцию.
Техническая поддержка специалистов.
Поставки в Казани, Татарстане и другие регионы России.
Не знаете, какой гидромотор подойдёт для замены? Отправьте нам маркировку старого мотора, фотографии вала и присоединительных портов. Поможем определить необходимое исполнение и подобрать подходящий аналог.
