Гидрораспределитель МР 80 - 4/3 - 444 - 4 (604) "МЗТГ" (200 бар, без ПК, работа с 4/2, подъем/опуск без фикс, без плав)

Производитель

Гидросила

Гидрораспределитель МР80-3/1-444-4 (604) МЗТГ — оригинальный моноблочный распределитель золотникового типа для гидросистем тракторов, погрузчиков, экскаваторов и другой специальной техники. Обеспечивает надежное управление потоками рабочей жидкости, отличается высокой надежностью, большим ресурсом и простотой обслуживания. Особенности: - Закрытый центр - Поток 80-100 л/мин - Давление номинальное на входе до 200 бар - Давление максимальное на портах А и В до 250 бар - Количество золотников - 2 или 3 шт - Ручное управление Применяемость: - Тракторы сельскохозяйственные - Лесные тракторы - Бульдозеры

Есть вопрос?

Так же, можно задать вопрос он-лайн

24 497 руб.

В наличии 1

Количество

В корзину Купить сразу

Файлы для скачивания:

Гидрораспределитель МР 80 - 4/3 - 444 - 4 (604) "МЗТГ" (200 бар, без ПК, работа с 4/2, подъем/опуск без фикс, без плав): подробное описание

Гидрораспределитель МР 80 - 4/3 - 444 - 4 (604) "МЗТГ" (200 бар, без ПК, работа с 4/2, подъем/опуск без фикс, без плав)

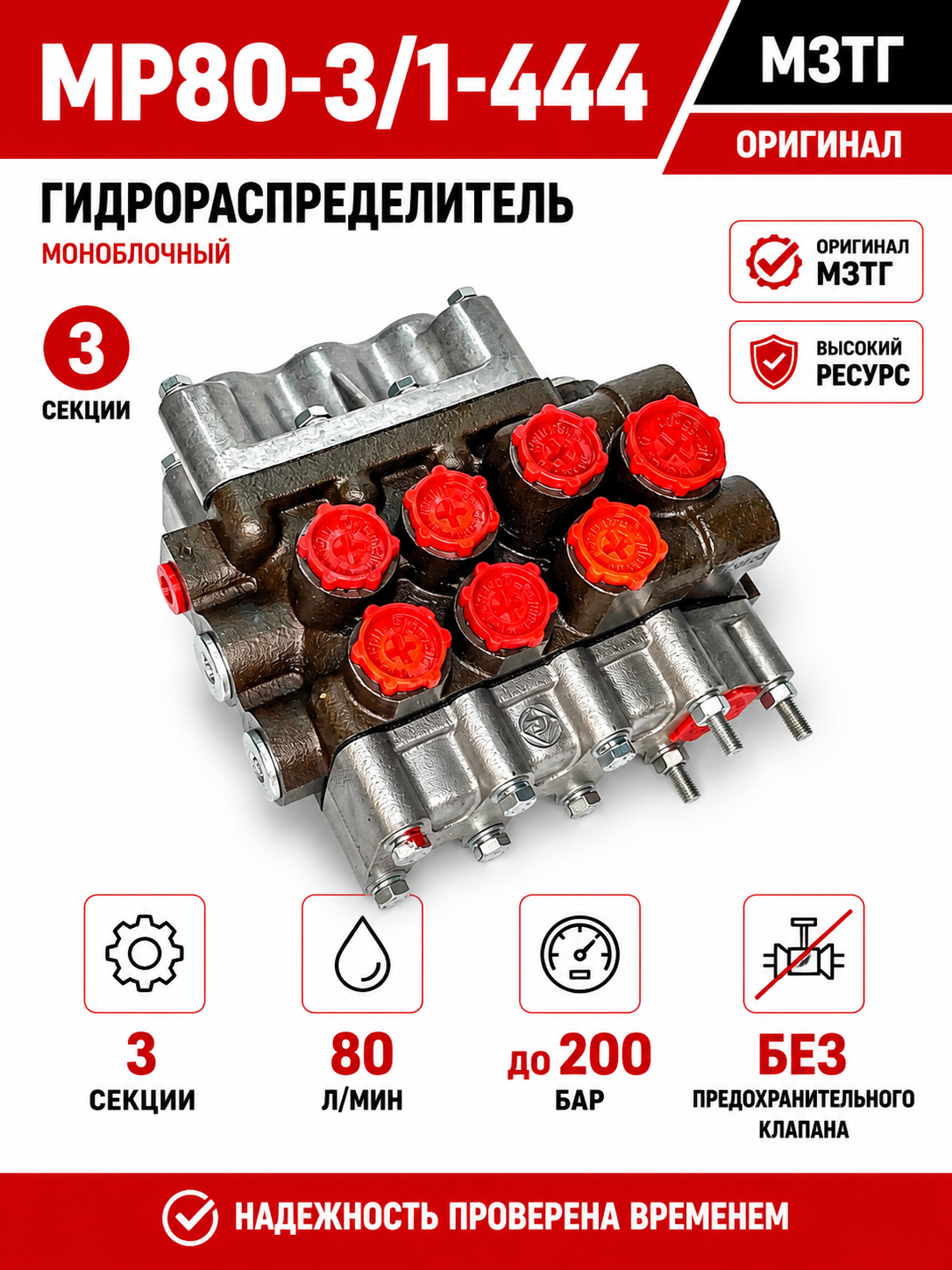

Гидрораспределитель МР80-3/1-444-4 (604) производства МЗТГ предназначен для эксплуатации в гидравлических системах сельскохозяйственной, коммунальной, строительной и дорожной техники.

Моноблочная конструкция обеспечивает высокую прочность корпуса и надежную работу даже при интенсивных нагрузках. Хромированные золотники обладают повышенной износостойкостью, а качественная обработка внутренних каналов гарантирует стабильную работу гидросистемы.

Модель рассчитана на номинальный расход 80 л/мин и рабочее давление до 200 бар. Благодаря своей универсальности гидрораспределитель широко применяется при ремонте и модернизации отечественной техники.

Преимущества

• Оригинальное производство МЗТГ

• Моноблочная конструкция

• Номинальный расход 80 л/мин

• Рабочее давление до 20 МПа (200 бар)

• 3 золотника

• Без фиксации положений "Подъем" и "Опускание"

• Без предохранительного клапана

• Высокий ресурс эксплуатации

• Простота установки

• Полная ремонтопригодность

Технические характеристики

Производитель — МЗТГ

Модель — МР80-3/1-444-4 (604)

Тип — гидрораспределитель моноблочный

Количество золотников — 3

Номинальный расход — 80 л/мин

Максимальный расход — 120 л/мин

Рабочее давление — до 20 МПа

Максимальное давление — 200 бар

Условный проход — 16 мм

Рабочая жидкость — минеральные гидравлические масла

Тип управления — ручной

Совместимость

Подходит для техники:

• МТЗ-80

• МТЗ-82

• МТЗ-100

• МТЗ-102

• ЮМЗ-6

• Т-40

• Т-150

• Т-150К

• ДТ-75

• ПКУ

• ПЭА

• ТО-18

• Экскаваторы

• Автокраны

• Коммунальная техника

Комплектация

Гидрораспределитель МР80-3/1-444-4 (604) — 1 шт.

Моноблочный гидрораспределитель золотникового типа серии Р80, изготовленный на Мелитопольском заводе тракторных гидроагрегатов (МЗТГ). Устройство предназначено для управления потоком рабочей жидкости в гидросистемах сельскохозяйственной, дорожно-строительной и специальной техники. Обеспечивает подъем, опускание и фиксацию навесного оборудования.

Гидрораспределитель Р80 производства МЗТГ (в современной маркировке часто встречается как МеЗТГ или аналог МР80) — это надежный и проверенный временем узел гидравлической системы. Он пришел на смену старым моделям Р75 и предназначен для работы в гидросистемах с номинальным давлением до 20 МПа (в зависимости от исполнения) и производительностью насоса от 20 до 120 л/мин .

Распределитель выполнен по моноблочной (клапанно-золотниковой) схеме, что обеспечивает высокую надежность и ремонтопригодность в полевых условиях . Золотники имеют шесть распределительных буртов и оснащены автоматическим возвратом из рабочих положений («Подъем» и «Опускание») в нейтраль при достижении заданного давления .

Основные функции:

· Распределение потока: Направляет рабочую жидкость от насоса (НШ-32, НШ-50) к гидроцилиндрам или гидромоторам .

· Предохранение от перегрузок: Встроенный предохранительный клапан защищает систему от пиковых нагрузок.

· Разгрузка насоса: В нейтральной позиции золотников переводит поток масла на слив в бак (холостой ход) .

Конструктивные особенности

· Тип управления: Ручное, при помощи рычагов.

· Количество золотников: От 1 до 4 (распространены модификации 2, 3 и 4-х золотниковые).

· Позиции золотника: «Нейтральная», «Подъем» (с фиксацией и автовозвратом), «Опускание принудительное» (с фиксацией и автовозвратом), «Плавающая» (для некоторых типов золотников, например, с индексом 222) .

· Фиксация: Шариковый фиксатор, автоматический возврат из рабочих положений .

Технические характеристики

Параметр и значение

Тип устройства Моноблочный, клапанно-золотниковый

Номинальный расход 80 л/мин

Максимальный расход 120 л/мин

Номинальное давление 16 - 20 МПа (зависит от кода 3 в маркировке)

Условный проход 16 мм

Рабочая жидкость Минеральные масла вязкостью 10-70 мм²/с

Масса От 15.3 до 18 кг (в зависимости от модификации)

Расшифровка маркировки (на примере Р80 3/4-222)

· Р — Распределитель.

· 80 — Номинальный расход (л/мин).

· 3 — Исполнение по давлению (16-20 МПа) .

· 4 — Конструктивное исполнение (для тракторов с раздельно-агрегатной системой, часто с регулятором пахоты) .

· 222 — Тип золотников (обозначает количество золотников и их функционал — например, наличие плавающего положения) .

Применение и совместимость

Гидрораспределители Р80 являются штатными и наиболее распространенными для установки на технику:

· Тракторы: МТЗ-80, МТЗ-82, МТЗ-100, МТЗ-102, ЮМЗ-6, Т-40, Т-150, Т-150К, ДТ-75 .

· Погрузчики: ПЭА-1,0, ПЭ-Ф-1А, ТО-18, ПКУ .

· Спецтехника: Экскаваторы, автокраны, бульдозеры, коммунальные машины .

Преимущества оригинальных МЗТГ (и аналогов МР80/Гидросила)

· Полная взаимозаменяемость с распределителями старых моделей (Р75) .

· Увеличенное сечение внутренних каналов (в модернизированных версиях) снижает сопротивление потоку.

· Хромированные золотники (Хтв.15) обеспечивают высокую износостойкость и уменьшают усилие на рычагах управления .

· Возможность поставки с гидрозамками для фиксации штока цилиндра .

гидрораспределитель Р80, МЗТГ, МеЗТГ, Гидросила, гидравлика, трактор МТЗ 80, МТЗ 82, ЮМЗ, Т 150, золотник, моноблочный гидрораспределитель, гидрораспределитель р80 3/4 222, р80 3/2 444, р80 3/1 222, ремонт гидравлики, маслонасос, НШ 50, запчасти МТЗ, гидроцилиндр, гидроклапан, распределитель для погрузчика.

Гидрораспределитель МР80 может работать в гидросистемах с потоком до 100 л/мин. Предназначен для распределения и регулирования давления в гидросистемах сельскохозяйственных и лесных тракторов, бульдозеров и других мобильных машин.
Гидрораспределитель с закрытым центром предназначен для работы в гидросистемах с насосом постоянной производительности.
Оснащен главным предохранительным клапаном и разгрузочным клапаном.
Обратный клапан, обеспечивающий пропорциональное управление золотниками.
Внутренняя схема распределения потока – параллельная.
Трех- и четырехпозиционные золотники.
Ручное управление золотником.
Опционально оснащение гидрозамками.

Конструктивные исполнения гидрораспределителей МР80:
МР80-4/1 - для автономного применения в гидросистемах;
МР80-4/2 - для применения совместно с распределителем МР80-4/3*;
МР80-4/3 - для применения совместно с распределителем МР80-4/2**;
МР80-4/4 - для применения совместно с регулятором глубины обработки почвы 80-4614020*.
*Допускается автономное применение распределителей МР80-4/2 и МР80-4/4 при установке вместо заглушки К1/4" дополнительного патрубка, соединенного со сливом.
**Автономное применение распределителя МР80-4/3 КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Является полным аналогом гидрораспределителей типа Р80 и Р75 по функциональному назначению и габаритно-присоединительным размерам.
