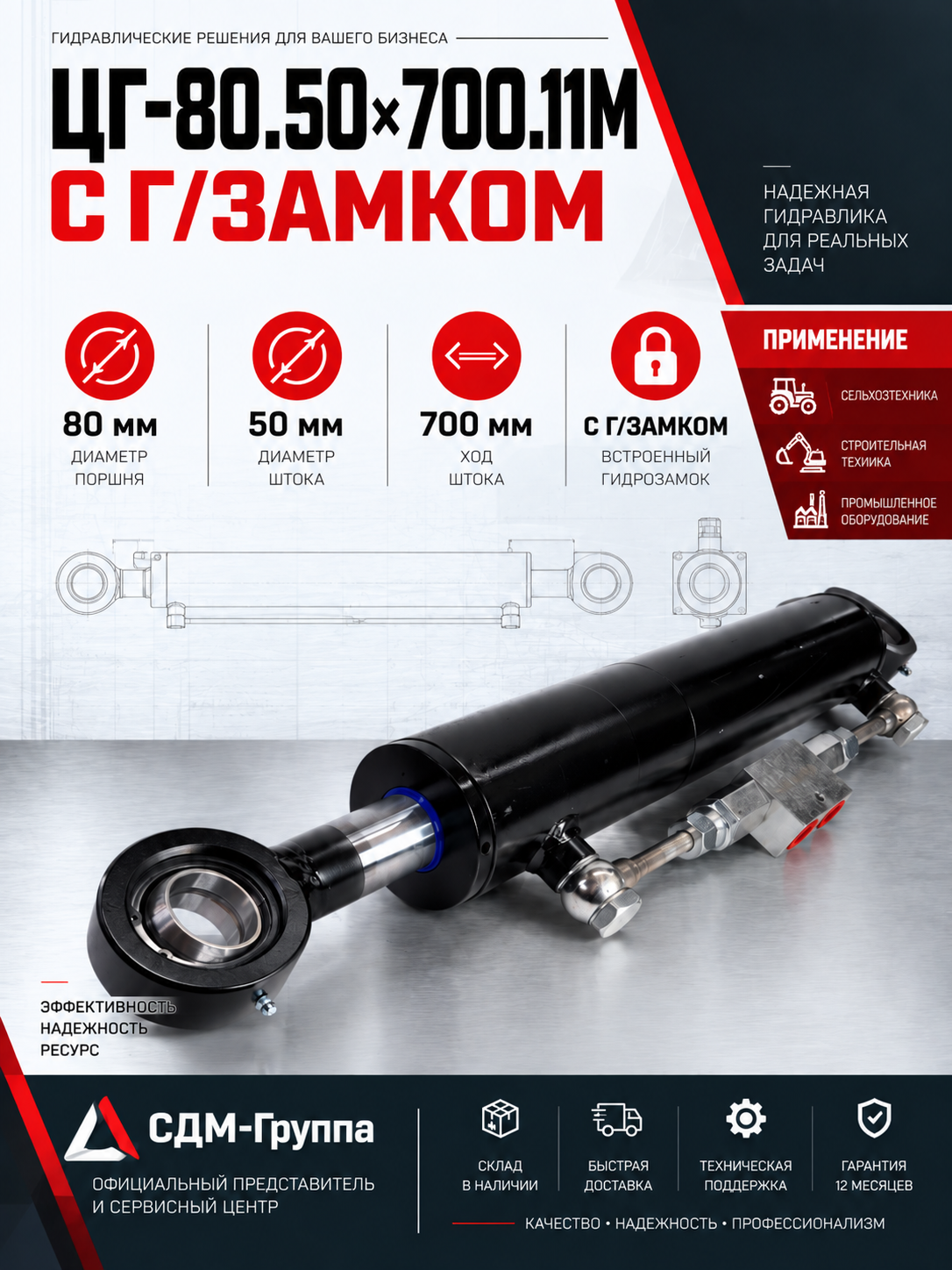

ЦГ-80.50х700.11 М с гидрозамком — поршневой гидроцилиндр двустороннего действия с диаметром поршня 80 мм, штоком Ø50 мм и рабочим ходом 700 мм. Рассчитан на номинальное давление 16 МПа и максимальное давление до 20 МПа.
Исполнение с гидрозамком предназначено для надёжной фиксации рабочего органа и предотвращения самопроизвольного перемещения штока при снижении давления в гидросистеме. Подходит для сельскохозяйственной, погрузочной, коммунальной и другой специальной техники.
Гидроцилиндр ЦГ-80.50х700.11 М с гидрозамком предназначен для преобразования энергии рабочей жидкости гидравлической системы в возвратно-поступательное движение исполнительного механизма.
Основные размеры гидроцилиндра — диаметр поршня 80 мм, диаметр штока 50 мм и ход штока 700 мм. Модель относится к конструктивному исполнению 11.
Гидроцилиндр двустороннего действия: рабочая жидкость подаётся поочерёдно в поршневую и штоковую полости, обеспечивая принудительное выдвижение и втягивание штока.
Номинальное рабочее давление базового гидроцилиндра составляет 16 МПа, максимально допустимое — 20 МПа. Эти параметры позволяют применять цилиндр в гидросистемах мобильной и стационарной техники, работающей при значительных нагрузках.
Исполнение с гидрозамком
Особенность данной модификации — установленный гидрозамок.
Гидрозамок перекрывает обратный поток рабочей жидкости из полости гидроцилиндра до момента подачи управляющего давления. Благодаря этому рабочий орган оборудования может удерживаться в заданном положении даже после прекращения подачи рабочей жидкости.
Такое решение особенно важно для оборудования, где необходимо удерживать поднятую стрелу, навесной механизм, ковш, вилы, захват или другой рабочий орган.
Гидрозамок позволяет:
• удерживать нагрузку в заданном положении;
• препятствовать самопроизвольному втягиванию или выдвижению штока;
• повысить безопасность гидропривода;
• уменьшить риск опускания рабочего органа при падении давления;
• фиксировать положение механизма после прекращения работы распределителя;
• повысить стабильность работы навесного оборудования.
Технические характеристики
Наименование: гидроцилиндр с гидрозамком
Модель: ЦГ-80.50х700.11 М
Тип: поршневой гидроцилиндр
Принцип действия: двустороннего действия
Конструктивное исполнение: 11
Диаметр поршня: 80 мм
Диаметр штока: 50 мм
Ход штока: 700 мм
Номинальное давление: 16 МПа
Максимальное давление: 20 МПа
Исполнение: М
Дополнительное оборудование: гидрозамок
Назначение: гидропривод рабочих органов машин и оборудования
Рабочая среда: гидравлическое масло, соответствующее требованиям гидросистемы техники
Фактическая масса исполнения с гидрозамком может отличаться в зависимости от установленного гидрозамка, фитингов и комплектации.
Область применения
ЦГ-80.50х700.11 М может использоваться в гидравлических системах:
• сельскохозяйственной техники;
• фронтальных и навесных погрузчиков;
• коммунальной техники;
• дорожно-строительной техники;
• тракторного навесного оборудования;
• ковшей;
• стрел и подъёмных механизмов;
• вил и захватов;
• отвалов;
• специальных навесных агрегатов;
• промышленного гидравлического оборудования.
Ход штока 700 мм позволяет использовать гидроцилиндр в механизмах, которым требуется значительное линейное перемещение рабочего органа.
Усиленный шток Ø50 мм рассчитан на работу при значительных осевых нагрузках.
Преимущества ЦГ-80.50х700.11 М с гидрозамком
• Большой рабочий ход — 700 мм.
• Диаметр поршня — 80 мм.
• Усиленный шток Ø50 мм.
• Номинальное давление 16 МПа.
• Максимальное давление до 20 МПа.
• Двустороннее действие.
• Установленный гидрозамок.
• Надёжная фиксация рабочего органа.
• Защита от самопроизвольного движения штока.
• Возможность удержания нагрузки.
• Подходит для мобильной гидравлики.
• Может применяться на сельскохозяйственной и специальной технике.
Для чего особенно полезен гидрозамок
Исполнение с гидрозамком рекомендуется для механизмов, где рабочий орган находится под действием собственного веса или внешней нагрузки.
Например:
• подъём и удержание стрелы;
• фиксация погрузочного оборудования;
• удержание ковша;
• фиксация вил;
• работа с захватами;
• удержание навесного оборудования;
• работа механизмов наклона;
• другие узлы, где недопустимо неконтролируемое движение цилиндра.
При повреждении магистрали или снижении давления правильно подобранный гидрозамок помогает удерживать рабочий орган и препятствует свободному перемещению штока.
Почему стоит купить гидроцилиндр в СДМ-Группа
СДМ-Группа специализируется на гидравлическом оборудовании для мобильной, сельскохозяйственной, строительной и промышленной техники.
Наши преимущества:
• профессиональный подбор гидроцилиндров;
• помощь в подборе по размерам и маркировке;
• гидроцилиндры с установленными гидрозамками;
• подбор гидрозамков под параметры гидросистемы;
• подбор фитингов и гидравлических соединений;
• помощь в подборе аналога;
• большой ассортимент гидравлических компонентов;
• складская программа;
• гарантия;
• технические консультации;
• собственный транспорт для работы с клиентами;
• более 20 лет опыта работы с гидравликой.
Если необходимо заменить установленный на технике гидроцилиндр, специалисты СДМ-Группа помогут проверить диаметр поршня и штока, ход, присоединительные размеры, тип креплений и параметры гидрозамка.
