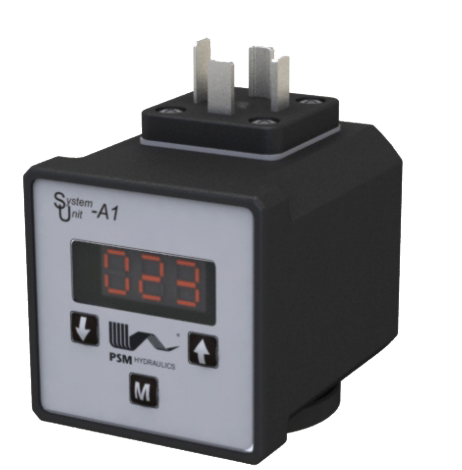

Электронный одноканальный усилитель (далее по тексту - усилитель) предназначен для управления насосами и гидромоторами с пропорциональным электроуправлением, клапанами и пилотами с пропорциональным управлением и пропорциональными электромагнитами.
Основными особенностями усилителя являются: - жидкокристаллический 3-х цифровой семисегментный индикатор - полностью герметичный корпус - защита цепи питания от короткого замыкания - защита от неправильного подключения - толстостенный прочный корпус из капролона (РА6), соответствует классу UL94-V0 - разъем DIN 43650-A / ISO 4400 для подключения электромагнита (соленоида) и кабельного соединителя.

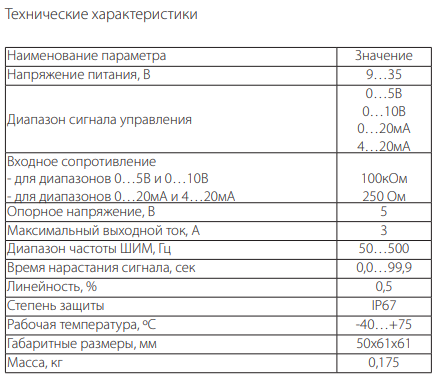

Степень защиты IP67. Максимальный выходной ток 3А. Гибкость и мощь настройки.
Испытания в лабораторных и натурных условиях. Серийное производство в соответствии с мировыми стандартами качества.
Спроектирован для мирового рынка. Идентичность продукта на всех рынках. Предназначен для использования в мобильных и стационарных установках.
Принцип работы усилителя Усилитель построен на основе микропроцессора.
При этом не требуется какое либо программирование усилителя - настройка работы усилителя (программирование) производится с помощью трех кнопок расположенных на лицевой стороне.
Усилитель преобразует входной слаботочный сигнал управления в выходной силовой ШИМ сигнал управления соленоидом (электромагнитом). Диапазон входного сигнала выбирается при настройке усилителя (см. п. «настройка усилителя») из четырех представленных: - 0..5В - 0..10В - 0..20мА - 4..20мА Диапазон выходного ШИМ сигнала и его частота также выбирается при настройке усилителя. Пример: выбран входной диапазон 0..5В, выбран выходной диапазон 0..2,3А – усилитель будет изменять выходной ток (на соленоид) пропорционально, при этом 5В входного сигнала будут соответствовать 2,3А выходного сигнала. ШИМ частота может настраиваться в диапазоне 50..500Гц.
Величина настройки ШИМ частоты настраивается соответственно рекомендациям производителя объекта применения - клапана, насоса, гидромотора, гидрораспределителя. Напряжение поступающее на соленоид (электромагнит) соответствует подаваемому напряжению на усилитель, диапазон работы усилителя 10..35В.
Также усилитель имеет возможность управления посредством потенциометра или переключателя on/off (см. схему соединения ниже).
Электромагнитная совместимость Соответствует стандарту DIN 40839 (ГОСТ 28751-90).
Защита Усилитель имеет следующую защиту:
- защиту цепи питания от короткого замыкания;
- защиту от неправильного подключения;
- защиту от воздействия одиночных импульсов перенапряжения до +170В продолжительностью до 300мс.
Кнопки настройки и управления Усилитель имеет три кнопки:
- «меню»
- «вверх»
- «вниз»
Индикация Усилитель имеет жидкокристаллический 3-х цифровой семисегментный индикатор. Индикатор предназначен: - в процессе настройки: для отображения вспомогательной информации; - в процессе работы: для отображения уровня входного или выходного сигнала, в зависимости от настройки потребителем. После подключения питания на индикаторе отображается информация об уровне входного сигнала (в вольтах или миллиамперах, в зависимости какой диапазон выбран). При нажатии на кнопку «вверх» - индикатор переключается на отображение текущего выходного тока. При нажатии на кнопку «вниз» - индикатор переключается на отображение текущего входного сигнала. Отображение информации происходит в реальном времени.
