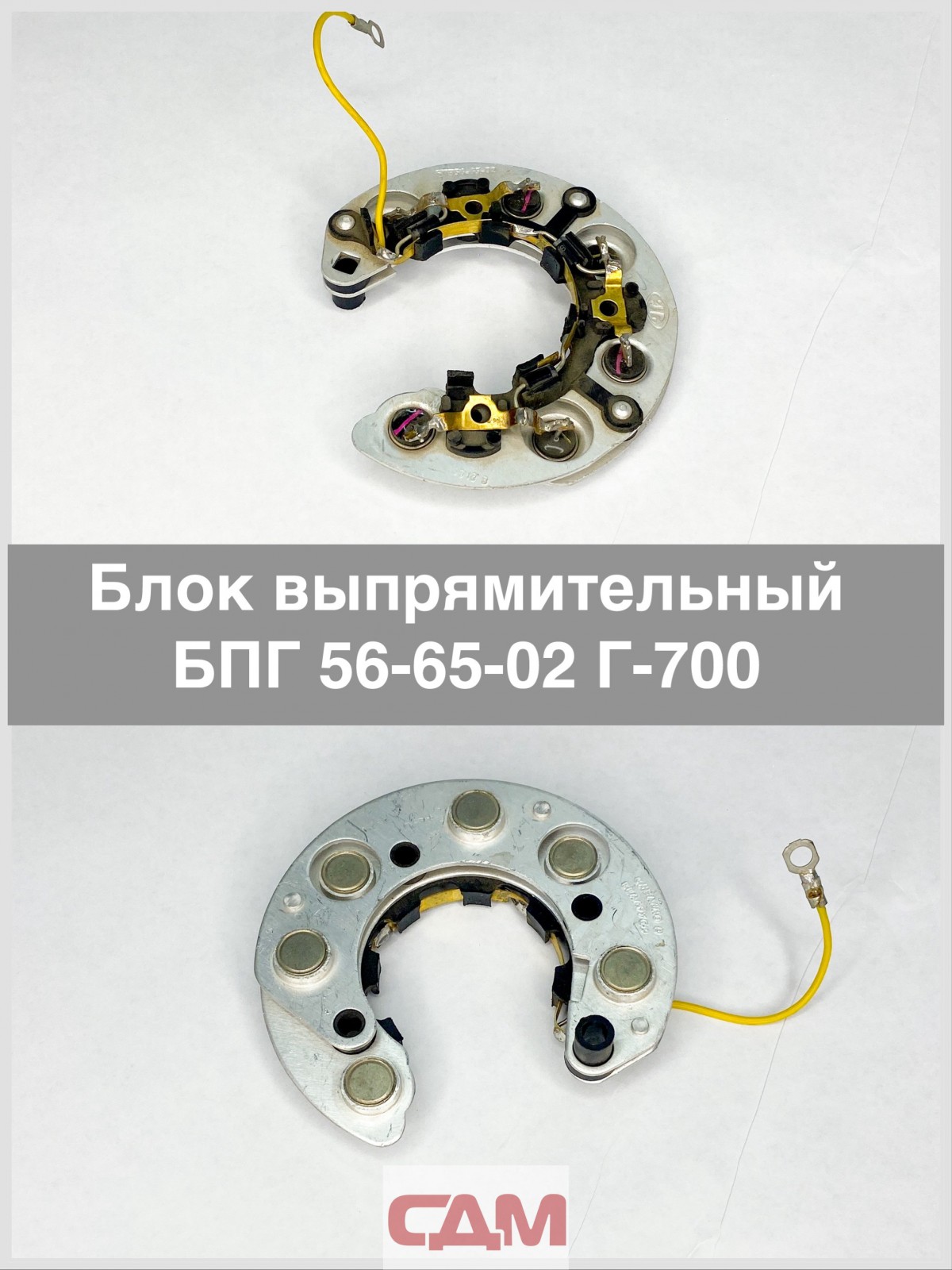

Блок выпрямительный БПГ 56-65-02 (Г-700.) Электром: подробное описание
Блок выпрямительный БПВ 56-65-02 В (с проводом под клемму) предназначен для установки на генераторы серии Г-700, -1000
Блок выпрямительный полупроводниковый БПВ56-65-02В предназначен для выпрямления трехфазного переменного тока в автомобильных генераторах и других электротехнических устройствах в качестве комплектующего изделия.
Технические условия – ТУ 3417-002-07629712-95.
Применяемость
Автомобили МАЗ, КАМАЗ, КРАЗ, УРАЛ с генераторами Г700А.03, Г1000Б.21, Г273, Г-46....3701,96...3701, Г700, Г1000
Особенности применения
Блок выпрямительный полупроводниковый устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.
Масса блока не более 0,2 кГ.
БПВ выпускается в климатическом исполнении «О» категория размещения 2 по ГОСТ 15150.
Номинальное постоянное напряжение, В 28
Максимальный постоянный ток, А 65
Прямое падение напряжения (амплитудное значение) на каждом плече:
силового выпрямителя при токе 63А, В, не более 1,5
дополнительного выпрямителя при токе 6А, В, не более 1,4
Ток утечки (амплитудное значение) каждого плеча блока при обратном напряжении 150В и температуре диодов:
(150±5)єС, мА, не более 4
(25±10) єС, мА, не более 2
Питающая сеть:
- число фаз 3
- частота, Гц, не более 1300
Способ присоединения обмоток статора клемма
