Станок для изготовления cкоб и хомутов модели А16: подробное описание

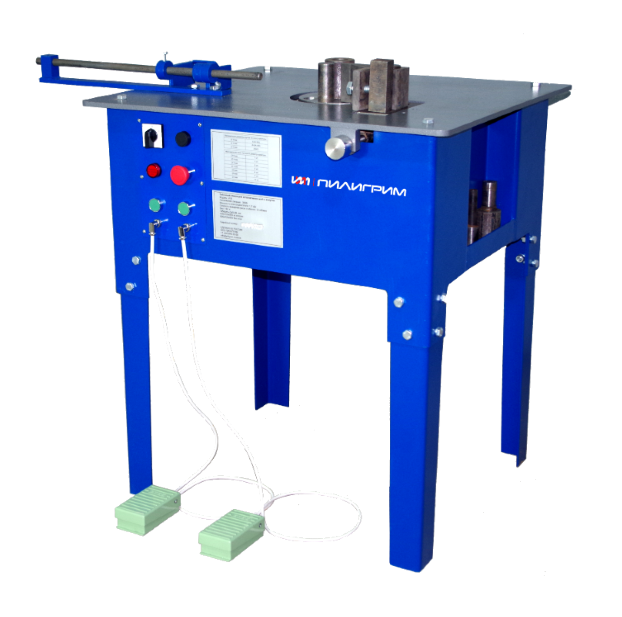

Станок для изготовления скоб и хомутов А16 производства «Пилигрим» Москва

Станок А16 предназначен для эффективного производства металлических скоб и хомутов различного назначения в условиях промышленного и мелкосерийного производства.

Оборудование разработано компанией «Пилигрим» (Москва) с учётом требований современных производственных предприятий и обеспечивает стабильное качество готовых изделий, высокую производительность и удобство эксплуатации.

Станок позволяет автоматизировать процесс изготовления крепёжных элементов из проволоки, значительно снижая трудозатраты и повышая эффективность производства по сравнению с ручным изготовлением.

Модель А16 подходит для предприятий, выпускающих строительные крепёжные элементы, металлические скобы, хомуты, монтажные изделия и другую продукцию из проволоки.

Преимущества станка для изготовления скоб и хомутов А16:

• производство изделий с повторяемыми геометрическими параметрами;
• высокая стабильность работы при серийном выпуске продукции;
• прочная промышленная конструкция;
• удобство настройки и обслуживания;
• оптимальное решение для расширения собственного производства;
• российское производство и доступность сервисного сопровождения.

Наша компания является официальным представителем оборудования «Пилигрим» Москва. Мы поставляем оригинальные станки А16, предоставляем профессиональные консультации по подбору оборудования, запуску производства и эксплуатации.

Область применения

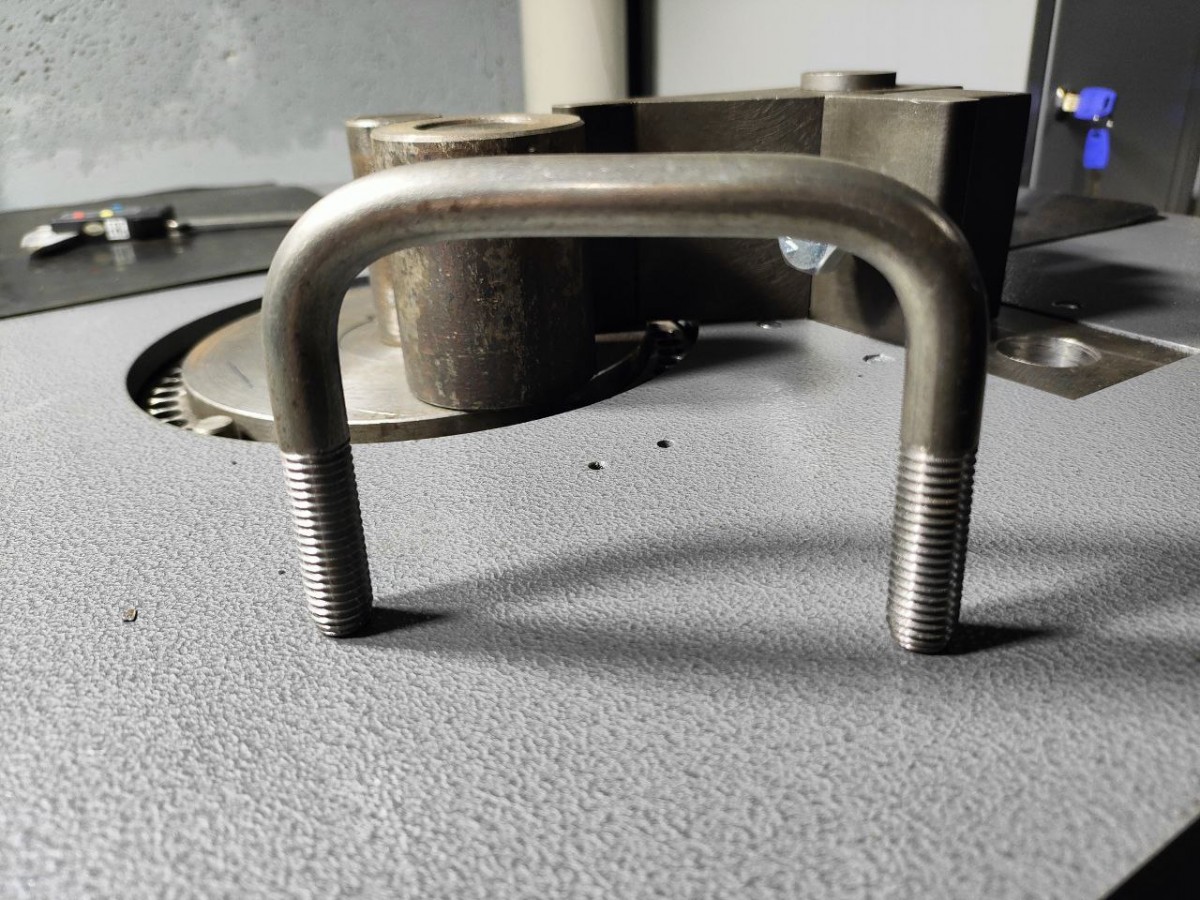

Станок А16 применяется для изготовления:

• металлических скоб;
• проволочных хомутов;
• крепёжных элементов;
• монтажных изделий;
• специальных изделий из проволоки по требованиям заказчика.

Оборудование востребовано на предприятиях строительной отрасли, производства крепежа, металлообработки, изготовления сетки и других изделий из металлической проволоки.

Характеристики станка А16

Производитель: «Пилигрим», Москва

Тип оборудования: станок для изготовления скоб и хомутов

Модель: А16

Назначение: производство металлических скоб, хомутов и изделий из проволоки

Материал обработки: металлическая проволока

Тип производства: серийное изготовление изделий

Конструкция: промышленная, рассчитанная на длительную эксплуатацию

Управление: согласно комплектации производителя

Настройка оборудования: возможность адаптации под параметры выпускаемых изделий

Обслуживание: техническая поддержка официального представителя

Технические параметры

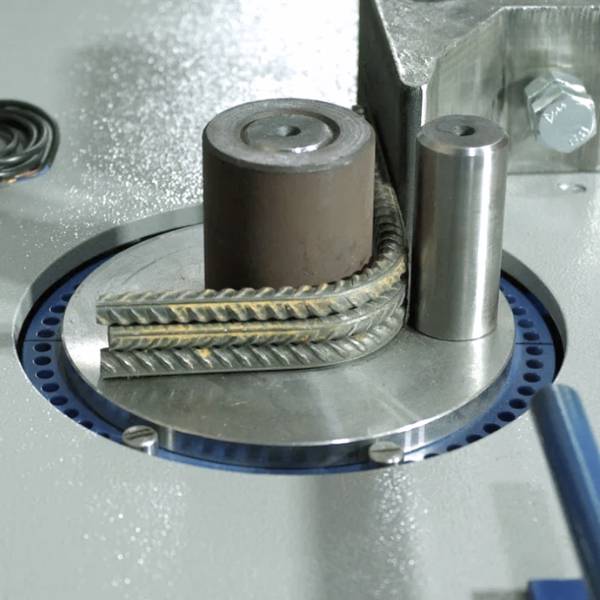

Станок А16 ПИЛИГРИМ™ предназначен для скоростной гибки арматуры диаметром до 16 мм, с возможностью загиба нескольких стержней одновременно.

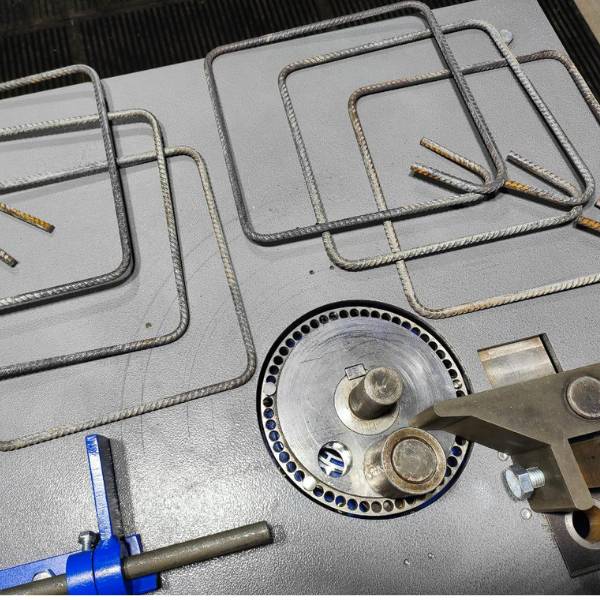

Используется для изготовления скоб и хомутов различной формы для армирования бетона, изделий из круглого проката и других целей народного хозяйства.

Мотор — 1,5 кВт с повышенным скольжением, 1500 об/мин, L4, 34 об/мин. Наличие тормоза

Легкая и быстрая установка угла. Работа с двумя углами.

Высокая производительность — до 2500 изделий в смену при гибке 1 прутка или до 25 000 изделий в смену при одновременной гибке 10 прутков

Безопасная электросхема — цепь управления 24В. 2 педали. PLC

Компактный размер станка

Гарантия — от 12 до 36 месяцев

Станок А16 произведён в России, все детали и узлы изготовлены по собственной технологии, при этом все комплектующие и запасные части доступны на внутреннем российском рынке.

Технические характеристики гибочного станка А16

Модель — А16 ПИЛИГРИМ™
Напряжение — 380 В (3 фазы)
Логический контроллер.
Мощность двигателя — 1,5 кВт
Скорость вращения диска — 20 об./мин.
Максимальный диаметр прутка,мм:
⌀16 - А240
⌀14 - А400
⌀12 - А500
Максимальное количество стержней


 1 пруток  2 прутка  3 прутка

⌀16
⌀14
⌀12
⌀14
⌀12
⌀10
⌀10
⌀ 8
⌀ 6



Габариты станка

Габариты (длина/ ширина/ высота), мм — 800х700х950.

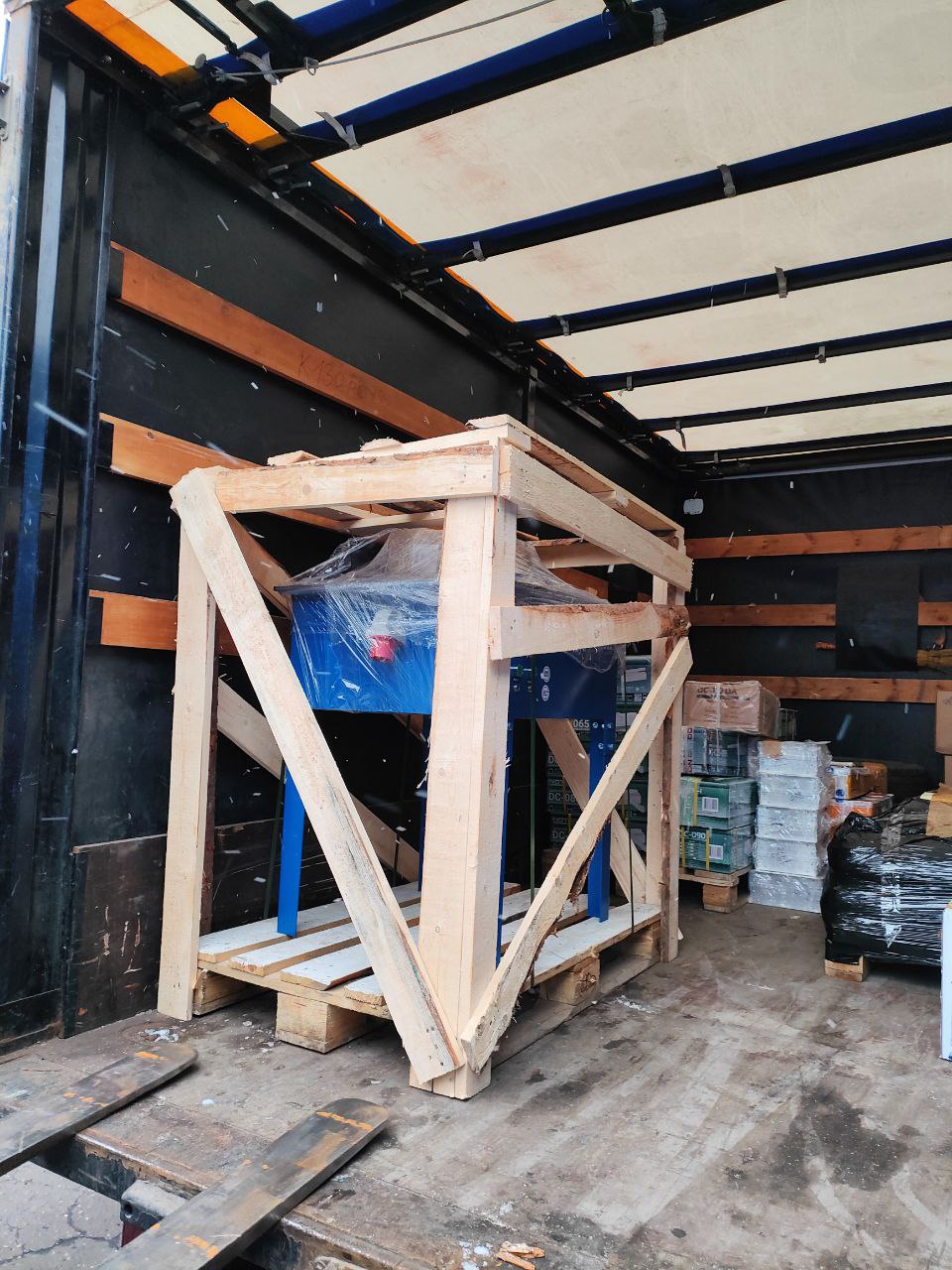

Габариты станка в упаковке (длина/ ширина/ высота), мм — 1000х800х600

В отличие от аналогов с открытыми зубчатыми передачами, гибочный станок А16 оснащён модульным редуктором типа NRV в масляной ванне, благодаря чему имеет низкий уровень шума и вибрации, обладает более высоким моментом и ресурсом.
А16 оснащён двигателем повышенной мощности, двумя педалями, ограничителем длины стержней и комплектом оснастки.

Модель А20 оснащена планетарным редуктором, мощным двигателем с электротормозом, что делает станок непревзойденным по своей надёжности, производительности и ресурсу.

Преимущества и особенности гибочного станка А16

• компактный размер – 800х700х950 или 800х700х600 без опор,
• мобильность,
• небольшой для своего класса вес в 140 кг А16,
• простота установки углов загиба с помощью ограничителей хода в диске сгибания,
• возможность установки одновременно 2-х углов от 1 до 180 градусов,
• ручное управление с панели или педалями, безопасная электрическая схема – цепи управления 24В.

Производительность в смену до 2 500 изделий (скоба 2 угла по 90 град, 1 стержень 16мм, смена 8 часов) или до 25 000 изделий (скоба 2 угла по 90 град, 10 стержней по 4 мм, смена 8 часов)

Дополнительное оборудования для повышения эффективности в работе — заточный станок ПИЛИГРИМ™

Эти устройства дополняют станки серии А16, А16М, обеспечивая эффективную подготовку материала перед изготовлением строительных скоб из арматуры. Мы предлагаем оборудование для заточки гладкого и периодического профиля диаметром от 6 до 12 мм, позволяющее значительно повысить качество выпускаемых изделий и способствует сокращению временных затрат производства готового изделия, узнать больше.

Обновление электросхемы станков А16 ПИЛИГРИМ™

С 2024 года взамен логических реле, управляющих пускателями и обеспечивающих возможность управления станка 2 педалями и одновременной настройкой станка на 2 угла загиба, теперь устанавливается программируемый логический котроллер. Это позволяет упростить саму схему и её монтаж . В результате стало доступно программирование станка, например в системе со специальной оснасткой, когда требуется повторное нажатие педали для возврата станка в 0.
