Станок правильно-отрезной ПРА 5-12: подробное описание

Станок правильно-отрезной ПРА 5-12 «Пилигрим Москва»

Станок правильно-отрезной ПРА 5-12 предназначен для комплексной обработки арматурной стали: разматывания, правки и резки металлического прутка на заготовки необходимой длины.

Оборудование применяется для подготовки арматурных элементов в производстве железобетонных изделий, строительных конструкций, сварных сеток, арматурных каркасов и других изделий из стали.

ПРА 5-12 позволяет автоматизировать процесс обработки арматуры, повысить производительность предприятия и обеспечить стабильное качество готовых заготовок. Станок заменяет трудоемкие ручные операции, сокращает время подготовки материала и обеспечивает точное соблюдение заданных размеров.

Оборудование разработано для профессионального использования на промышленных объектах: заводах ЖБИ, предприятиях сборного железобетона, строительных базах и арматурных цехах.

Наша компания является официальным представителем «Пилигрим Москва» и осуществляет поставку оригинального оборудования, консультации по подбору и техническое сопровождение.

Преимущества станка ПРА 5-12

✔ Автоматическая правка и резка арматуры

Станок выполняет несколько операций в едином технологическом процессе, повышая эффективность производства.

✔ Высокая точность изготовления заготовок

Оборудование обеспечивает получение арматурных стержней заданной длины с минимальными отклонениями.

✔ Производительность промышленного уровня

ПРА 5-12 рассчитан на эксплуатацию в условиях серийного производства.

✔ Снижение затрат на подготовку арматуры

Автоматизация процессов уменьшает объем ручного труда и ускоряет выпуск продукции.

✔ Универсальное применение

Станок подходит для подготовки арматуры, используемой при производстве различных строительных изделий.

✔ Надежность конструкции

Оборудование рассчитано на длительную работу в условиях производственных предприятий.

Область применения

Станок правильно-отрезной ПРА 5-12 применяется:

• на заводах железобетонных изделий;
• предприятиях сборного железобетона;
• арматурных цехах;
• строительных производствах;
• предприятиях изготовления металлоконструкций;
• производственных комплексах строительной отрасли.

Используется для изготовления:

• арматурных стержней заданной длины;
• заготовок для железобетонных конструкций;
• элементов каркасов;
• деталей армирования;
• строительных металлических элементов.

Описание

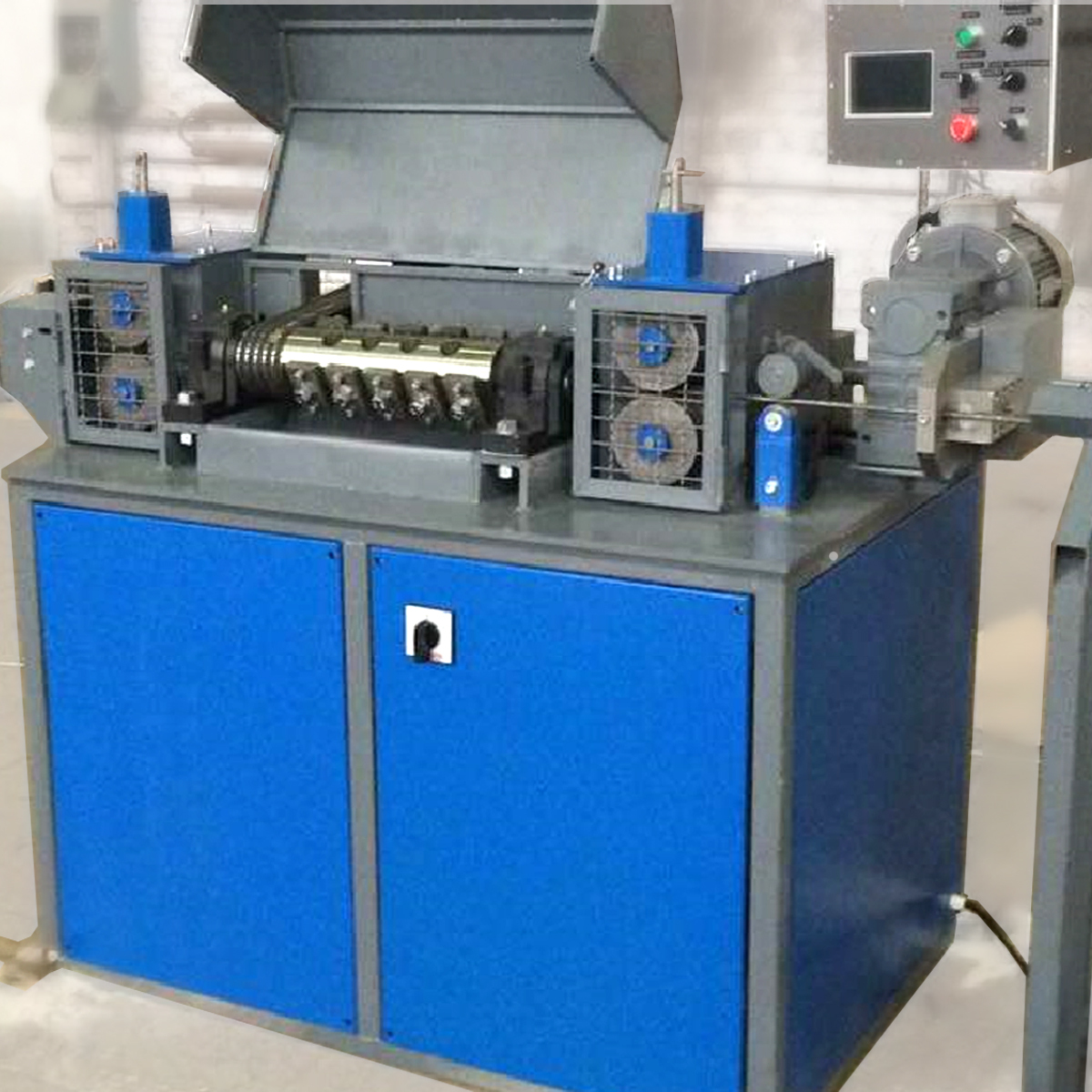

Правильно-отрезной станок ПИЛИГРИМ ПРА 5-12 спроектирован в России, предназначен для правки проволоки, гладкой и рифлёной арматуры из бухт и нарезки её на мерные прутки. Станок работает со всем перечнем как отечественного, так и импортного проката.

Конструкция станка отличается простотой и надёжностью, привод станка реализован с использованием частотных преобразователей, процессы правки и резки автоматизированы.

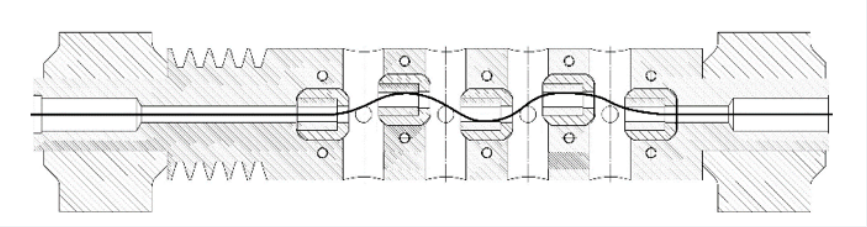

Правка проволоки или арматуры осуществляется посредством поперечного пластического изгиба, осуществляемого при прохождении проволоки или арматуры через вращающийся барабан с волоками из вольфрам-карбида.

Станок состоит из:

• правильно-отрезного модуля,
• бухтодержателя и
• приёмных лотков.

Правильный барабан с вольфрам-карбидными волоками позволяет перерабатывать проволоку и арматуру (например ВР-1 или А500С) с высокими механическими свойствами, получая при этом высокую степень точности по длине и прямолинейности, что позволяет использовать мерные прутки не только при армировании ж/б конструкций, но и при производстве сварной сетки.

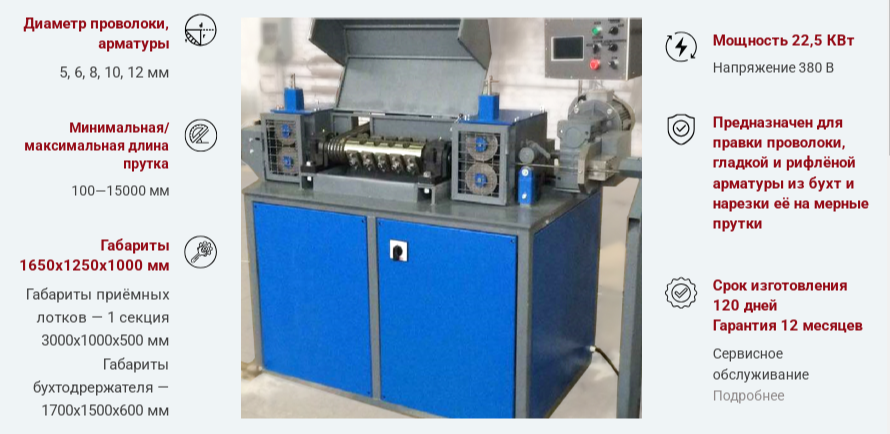

Технические характеристики правильно-отрезного станка ПРА 5-12

Модель станка — ПРА 5-12 ПИЛИГРИМ™
Диаметр проволоки, арматуры, мм — 5, 6, 8, 10, 12
Внешний диаметр бухты, мм — < 1600
Внутренний диаметр катушки, мм — > 750
Максимальная масса катушки, кг — 2000
Максимальная скорость подачи, м/мин — 60
Точность резки, мм — ±1
Минимальная/максимальная длина прутка — 100-15 000
Мощность, Квт — 22,5
Напряжение, В — 380
Масса правильно–отрезного модуля/бухтодержателя, секции — 1300
Общая масса станка, кг — не более 1 600

Габариты правильно-отрезного станка ПРА 5-12 ПИЛИГРИМ™

• Габариты — 1650 х 1250 х 1000 мм
• Габариты приёмных лотков — 1 секция 3000 х 1000 х 500 мм
• Габариты бухтодержателя — 1700 х 1500 х 600 мм

Срок изготовления 120 рабочих дней
Гарантия 12 месяцев

Технические характеристики ПРА 5-12

• Диаметры прутка, мм A500C, 5, 6, 8, 10, 12
• Производитель ПИЛИГРИМ
• Длина (мм) 1650
• Ширина (мм) 1250
• Высота (мм) 1000
• Вес, кг 1600
• Максимальный размер прутка, мм 12
• Класс арматуры A500C
• Мощность двигателя, кВт 22
• Гарантия 24-36 месяцев
• Тип правильно-отрезной станок
• Страна производства Россия
• Напряжение, В 380 В

Комплектация

Стандартная поставка включает:

• станок правильно-отрезной ПРА 5-12;
• комплект рабочих механизмов;
• элементы управления;
• эксплуатационную документацию;
• техническую поддержку.

Почему выбирают нас

Мы являемся официальным представителем оборудования «Пилигрим Москва» и предлагаем:

• поставку оригинальных станков;
• помощь в выборе оборудования;
• консультации специалистов;
• подбор комплектации под задачи производства;
• сопровождение поставки;
• гарантийное обслуживание.

Станок ПРА 5-12 — эффективное решение для предприятий, которым требуется автоматизированная правка и резка арматурной стали для производства ЖБИ и строительных конструкций.
