Станок для изготовления cкоб и хомутов модели А20Т

Производитель

Пилигрим

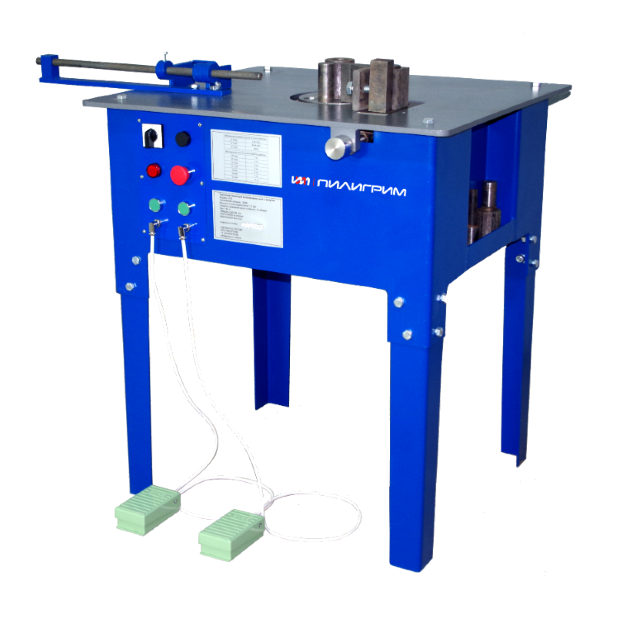

А20Т ПИЛИГРИМ — профессиональный скоростной станок для гибки арматуры и изготовления строительных скоб, хомутов и других гнутых изделий. Обрабатывает арматуру до Ø20 мм, позволяет одновременно гнуть несколько прутков и работать с двумя заданными углами гибки. Станок оснащён частотным преобразователем, логическим контроллером и двумя педалями управления. СДМ-Группа — официальный представитель и сервисный центр ПИЛИГРИМ. Поставка оборудования, подбор, техническая поддержка, гарантийное и послегарантийное обслуживание.

Есть вопрос?

Так же, можно задать вопрос он-лайн

207 000 руб.

Нет на складе

Узнать срок поставки

Файлы для скачивания:

Станок для изготовления cкоб и хомутов модели А20Т: подробное описание

Станок А20Т ПИЛИГРИМ предназначен для скоростной гибки арматуры, металлического прутка и изготовления скоб, хомутов, петель и других гнутых элементов.

Оборудование подходит для предприятий ЖБИ, строительных организаций, арматурных и металлообрабатывающих производств, производителей металлоконструкций и других предприятий, которым требуется серийное изготовление деталей из круглого проката.

Максимальный диаметр обрабатываемого прутка достигает Ø20 мм для арматуры класса А240. Для арматуры А400 максимальный диаметр составляет Ø18 мм, для А500 — Ø16 мм. Станок позволяет одновременно обрабатывать несколько прутков меньшего диаметра, существенно увеличивая производительность при серийном выпуске продукции.

Быстрая и точная гибка

А20Т оборудован электродвигателем мощностью 1,5 кВт, логическим контроллером и частотным преобразователем.

Частотное управление расширяет возможности настройки электропривода, включая управление скоростью, торможением и рабочими параметрами двигателя. Питание станка осуществляется от промышленной трёхфазной сети 380 В.

Станок позволяет настроить одновременно два угла гибки в диапазоне от 1° до 180°. Управление осуществляется с панели или при помощи двух педалей. Такое решение особенно удобно при серийном изготовлении П-образных скоб и других деталей с повторяющейся геометрией.

Производительность А20Т

По данным производителя, производительность оборудования может достигать:

• до 2 500 изделий за 8-часовую смену — при изготовлении скобы с двумя углами по 90° из одного прутка Ø20 мм;

• до 25 000 изделий за смену — при изготовлении аналогичных скоб одновременно из десяти прутков Ø6 мм.

Фактическая производительность зависит от диаметра и класса металла, геометрии изделия, количества одновременно обрабатываемых прутков, настройки станка и организации рабочего места.

Что можно изготавливать на А20Т

Станок подходит для производства:

• строительных скоб;

• арматурных хомутов;

• П-образных деталей;

• Г-образных элементов;

• монтажных петель;

• элементов арматурных каркасов;

• закладных деталей;

• соединительных элементов;

• изделий из круглого металлического проката;

• серийных гнутых деталей сложной конфигурации.

А20Т может применяться при производстве железобетонных изделий, строительных конструкций, арматурных каркасов, металлических конструкций и различной продукции из круглого проката.

Технические характеристики А20Т ПИЛИГРИМ

• Модель: А20Т ПИЛИГРИМ
• Тип оборудования: гибочный станок
• Назначение: изготовление скоб и хомутов, гибка арматуры и металлического прутка
• Производитель: ПИЛИГРИМ
• Страна производства: Россия
• Напряжение питания: 380 В, 3 фазы
• Мощность двигателя: 1,5 кВт
• Скорость вращения гибочного диска: до 25 об/мин
• Скорость гибки: до 150°/сек
• Управление: панель управления / две педали
• Логический контроллер: есть
• Частотный преобразователь: есть
• Количество устанавливаемых углов: 2
• Диапазон установки угла: 1–180°
• Напряжение цепи управления: 24 В
• Рабочие диаметры прутка: Ø4, 6, 8, 10, 12, 14, 16, 18, 20 мм
• Максимальный диаметр А240: Ø20 мм
• Максимальный диаметр А400: Ø18 мм
• Максимальный диаметр А500: Ø16 мм
• Габариты станка: 800 × 700 × 950 мм
• Габариты в упаковке: 1000 × 700 × 600 мм
• Масса: 170 кг
• Тип редуктора: модульный NRV, работающий в масляной ванне
• Гарантия производителя: от 12 до 36 месяцев в зависимости от условий поставки.

Одновременная гибка нескольких прутков

Одно из преимуществ А20Т — возможность обрабатывать сразу несколько стержней.

Максимальное количество одновременно обрабатываемых прутков, указанное производителем:

• Ø20 мм — 1 пруток
• Ø18 мм — 1 пруток
• Ø16 мм — до 2 прутков
• Ø14 мм — до 2 прутков
• Ø12 мм — до 3 прутков
• Ø10 мм — до 5 прутков
• Ø8 мм — до 7 прутков
• Ø6 мм — до 10 прутков.

Это позволяет использовать А20Т не только для изготовления деталей из арматуры большого диаметра, но и как производительный станок для массового выпуска скоб и хомутов из прутка меньшего диаметра.

Конструктивные преимущества А20Т

• Станок оснащён модульным редуктором типа NRV, работающим в масляной ванне. Такая конструкция способствует снижению уровня шума и вибрации, а также увеличению ресурса редуктора.
• Частотный преобразователь обеспечивает возможность управления параметрами электродвигателя.
• Две педали позволяют удобно работать с двумя заданными углами гибки.
• Предусмотрена возможность ручного управления с панели.
• Цепь управления выполнена на безопасном напряжении 24 В.
• Станок имеет компактные габариты 800 × 700 × 950 мм и массу около 170 кг.

Основные преимущества А20Т ПИЛИГРИМ

• Гибка арматуры до Ø20 мм.

• Работа с арматурой А240, А400 и А500.

• Одновременная гибка нескольких прутков.

• Два программируемых рабочих угла.

• Угол гибки от 1° до 180°.

• Высокая скорость выполнения операций.

• Частотный преобразователь.

• Логический контроллер.

• Управление двумя педалями.

• Модульный редуктор в масляной ванне.

• Безопасная цепь управления 24 В.

• Компактная конструкция.

• Российское производство.

• Доступность запасных частей и комплектующих.

Где применяется станок А20Т

А20Т рекомендуется для:

• заводов ЖБИ;

• производителей арматурных каркасов;

• строительных организаций;

• предприятий металлообработки;

• производителей металлоконструкций;

• арматурных цехов;

• металлобаз;

• производителей строительных скоб и хомутов;

• предприятий серийного производства изделий из металлического прутка.
